二、噴淋系統的構成

        噴淋系統主要由PPR水管、直通、三通、彎頭等組成水流通的管路，水箱提供噴淋水源，多級泵給予輸送動力，智能控制器控制整個系統。

1.       智能控制器：采用數碼芯片控制，集上、下液位和壓力自動控制于一體；具有自動、手動、遙控三種工作模式可供選擇；具有過載、空載、缺相、超低壓等保護功能；具有空載重啟功能，時間1-240分鐘可調；具有故障記憶功能，最近5次故障原因可查閱；方便安裝，調試簡單。

2.       多級泵：?jiǎn)?dòng)前需向泵內注滿水；啟動時需打開出水閥門，減輕電機啟動負荷，避免燒毀電機；當泵使用壓力降低后，可減少泵體和泵蓋間紙墊數量，調節壓力過高會燒毀電機。

3.       水箱：水箱內裝有自動水位控制閥，當水箱內水位不足時，開關打開自動補充水源；當水位到達一定高度時，控制閥自動關閉，停止補水。

三、產品特點

1.       采用數碼芯片控制，集上、下液位和壓力自動控制于一體

2.       具有自動、手動兩種工作模式可供選擇

3.       具有過載、空載、缺相、超低壓等保護功能

4.       具有空載重啟功能，時間1-240分鐘可調

5.       具有故障記憶功能，最近5次故障原因可查閱

6.       安裝方便，調試簡單

四、設備參數

流量：6m3/h

揚程：160m

功率：7.5kw

轉速：2900r/min

頻率：50Hz

電壓：380V

電流：15A

五、安裝環境要求

使用溫度：-10℃至40℃

濕度：相對濕度不大于90%

海拔高度：不超過2000米

探頭線耐溫：105℃

六、施工順序

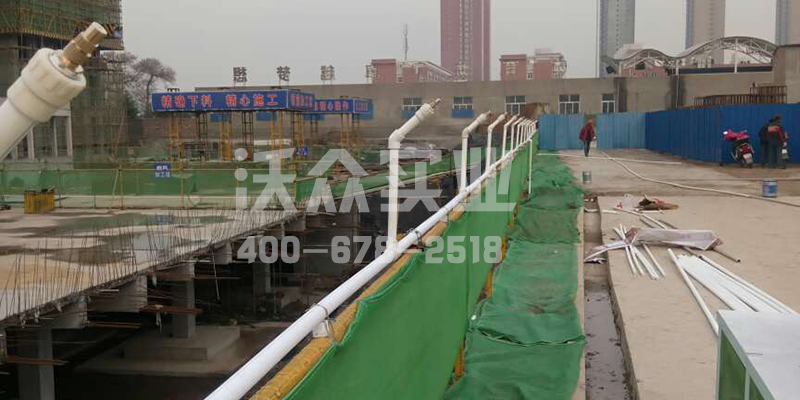

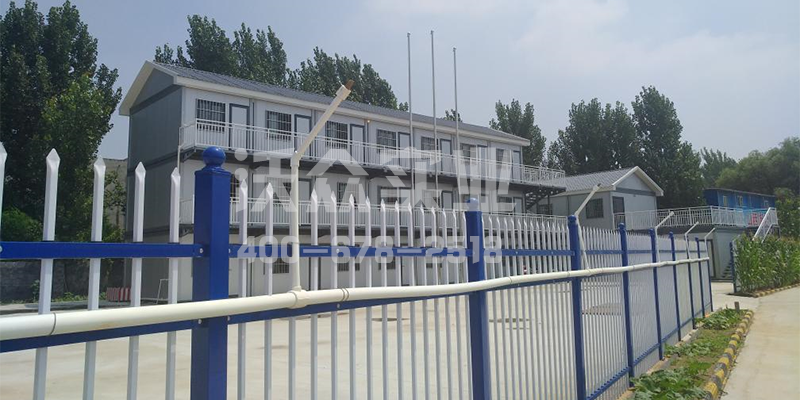

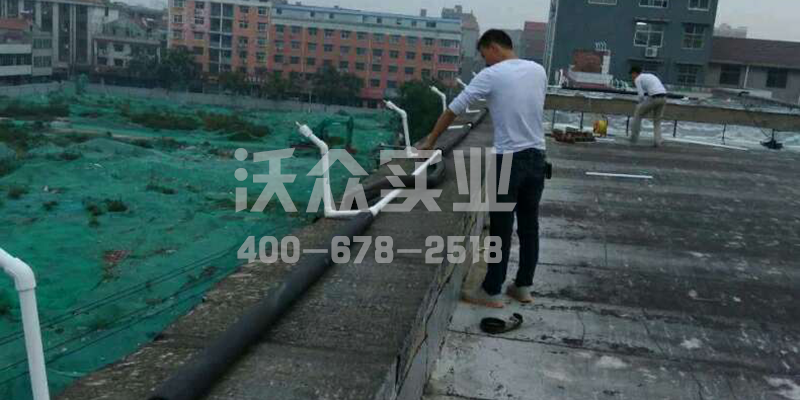

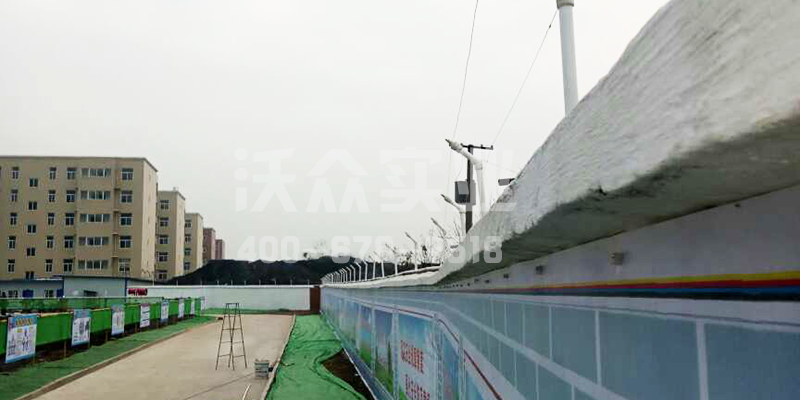

1.       管路鋪設：水路總開關設置在起點，主管道設置成4米，需用三通連接兩端水管，上方插入一段噴霧管，頂端安裝一個直通將噴嘴與管路相連接。（可根據實際需要設置噴霧管之間的距離）水管由卡扣和螺絲固定在圍擋上。

2.       水泵安裝：首先需要將水泵用螺絲固定在支架上，等待連接好電線之后將遮雨棚蓋住水泵，用螺絲固定在支架上。將水泵接頭繞上生絲帶之后將水管用螺絲卡扣固定在水泵接頭上。水泵與管路接頭的另外一端也需要綁上生絲帶再與管路連接。

3.       智能控制器具有良好的防水設置，只需固定在圍擋上即可。控制器內線連接完整，只需連接電源線，遙控裝置線，水位報警線，水泵動力線即可。

4.       最后將各種控制器互相連接，即可投入使用。

七、安裝注意事項

1.       水泵：A、啟動前必須向水泵內注滿水！

B、啟動時必須打開出水閥門，減輕電機起動負荷，避免燒毀電機！

2.       控制器：A、將控制器、固定在墻壁上，打開接線盒，按標簽提示接好電源和水泵！

B、根據需求按照說明書上的圖接好線。接線時注意探頭線不能短路，不能挨著水池壁；延長訊號線時（建議延長訊號線的截面積不大于0.75mm2），請用防水膠布包完整！

八、使用注意事項

1、開機：連接好所有的線后，閉合空氣開關，選擇好工作模式后按啟動鍵，水泵即可開機。請注意防治觸電！

2、控制器自動、手動、遙控三種工作模式選擇：A.在自動模式下如果沒按啟動按鍵，自動模式燈會閃爍，控制器不會自動運行。只有按下啟動鍵，自動模式燈長亮后，控制器才能自動運行。B.在手動模式下按啟動或停止鍵，控制器對電機進行啟動、停止控制。在手動模式下，本控制只對過載、缺相進行保護，不受水位或壓力制，空載不保護。

3、缺相保護：負載三相電源任何一相突然斷相，本保護器將在3秒鐘內切斷水泵電源。

4、超低壓保護：當電網電壓低于300V時，本控制器將在20秒鐘內切斷水泵電源，現象為電壓和電流表顯示同一數值，缺相指示燈亮。

5、過載保護：本控制器具有反時限過載保護特性，即過載電流超過設定值越多，過載動作保護速度越快。

八、拆卸注意事項

1.       需要轉場使用時，拆卸管道需注意每個接口不能強行拉開，否則會損壞管口，也會拉壞接口！

2.       智能控制器的線路拆卸需仔細，否則會是線路錯亂無法再次使用。移動控制箱時請輕拿輕放，切勿扔摔！
